Auswahl Parameter bearbeiten

1. Klicken Sie auf die Registerkarte Parameter im tabellarischen Fenster.
2. Klicken Sie auf Auswählen .
3. Überlegen Sie die folgenden Möglichkeiten:

• Um den Parameter durch die Tabelle zu bewegen, ihn zu löschen, oder aus- bzw. einzublenden, klicken Sie auf die entsprechenden Befehle im Kontextmenü.
• Um den Ausdruck des Auswahl Parameters direkt in der Registerkarte Parameter zu ändern, klicken Sie auf das entsprechende Feld in der Spalte Ausdruck und benutzen Sie den Pfeil im Listenfeld, um eine verschiedene Auswahltyp-Eingabe auszuwählen.
• Um einen verschieden Auswahltyp auszuwählen, klicken Sie mit der rechten Maustaste im tabellarischen Fenster und dann auf Eigenschaften.

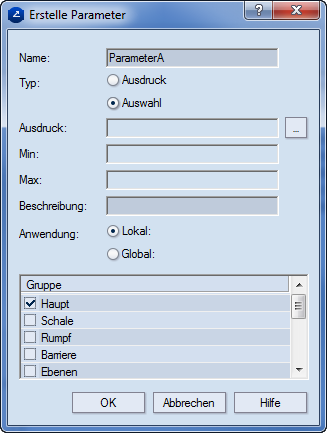

Es erscheint der Dialog Parameter Eigenschaften.

Ausdruck Legt den neuen Parameter als Ausdruck Parameter fest.

Auswahl Legt den neuen Parameter als Auswahl Parameter fest.

Name Legt den Name des Parameter fest. HINWEIS: Der Parametername kann nicht mit einer Ziffer anfangen.

Ausdruck (Nur Ausdruck Parameter) Legt den Ausdruck zur Berechnung des Parameterwertes fest. Ein Ausdruck kann mathematische Ausdrücke, einschließlich mathematische Funktionen und andere Parameter enthalten. Damit Sie andere Parameter erfolgreich in Ihren Ausdruck einfügen, müssen diese existieren und dem aktuellen Parameter in der Tabelle vorausgehen: Wenn eine dieser Bedingungen nicht erfüllt ist, wird der Ausdruck zwar geändert, doch seinen Wert nicht berechnet.

Sie können in den Ausdruck des Parameters alle in der aktuellen Vorlage vordefinierten Funktionen und Parameter einfügen.

Der Durchsuchen-Knopf rechts dem Eingabefeld ist nur für Auswahl Parameter bedienbar.

Min (Nur Ausdruck Parameter) Legt den minimalen möglichen Wert des Parameters fest. Wenn kein Wert festgelegt worden ist, bleibt das Feld leer.

Max (Nur Ausdruck Parameter) Legt den maximalen möglichen Wert des Parameters fest. Wenn kein Wert festgelegt worden ist, bleibt das Feld leer.

Beschreibung Das ist benutzerdefinierte Beschreibung des Parameters, die nur Informationszweck hat. Haben Sie den Parameter an eine Zeichnung angehängt, wird diese Beschreibung als Kurzinfo erscheinen, wenn Sie den Mauszeiger über den Parameternamen im tabellarischen Fenster bewegen. HINWEIS: Das hängt vom Zeichnungstyp ab.

Gruppe Eine Liste aller aktuell verfügbaren Parametergruppen im Projekt. Wählen Sie die Gruppen aus, denen Sie die Parameter zuordnen möchten.

1. Um einen neuen Auswahltyp auszuwählen, klicken Sie auf den Durchsuchen-Knopf rechts dem Eingabefeld Ausdruck.

Es erscheint der Dialog Wert auswählen.

Selection types A list of the selection types in the parameter template.

Values A list of the values that the currently selected selection type may have.

2. Aus der Dropdownliste Auswahltypen wählen Sie einen Auswahltyp aus.
3. Aus der Dropdownliste Werte wählen Sie einen Wert des Auswahltyps aus.
4. Klicken Sie auf OK.

3. (Optional) Gehen Sie zurück zum Dialog Parameter Eigenschaften, um den Parameter als global oder lokal zu bestimmen, indem Sie eine der entsprechenden Optionsschaltflächen markieren.
4. (Optional) Im Bereich Gruppe ordnen Sie den Parameter einer Parametergruppe zu.
5. Klicken Sie auf OK, um den Vorgang zu beenden.
